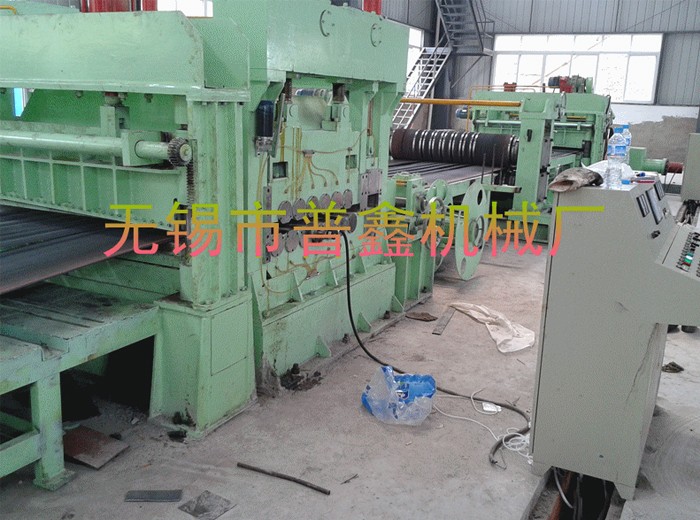

用于中厚板卷的分剪、開平、定尺，主要組成：液壓上料小車－液壓雙錐式放料架－液壓鏟引料裝置－液壓直頭機－液壓夾送機－左右導向—縱剪主機－收邊絲機—開平主機－編碼定尺裝置－左右導向－液壓剪板機－下料裝置。本機組采用觸摸屏，PLC編程操控生產線的運行。
本機組適用于2-6x600的板卷開料、分剪、開平、定尺，本機組廣泛應用鋼格板廠家。我廠也可以根據客戶要求定做不同規格的縱剪開平機組。
特性：
1.ZJP-系列縱剪矯平聯合機組同時具備縱剪分條和矯平橫切的功能。
2.可將原料鋼卷分別按以下工藝路線進行連續生產：
*采用PLC可編程設計及人機界面操作，可進行生產流程設置、儲存及各項數據顯示。
*具有占地面積小、生產流程簡化、降低勞動強度及提高生產效率等優點。

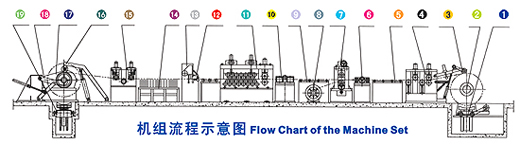

| 1、上料臺車 2、開卷 3、壓引放料 4、夾送初矯 5、滾道臺 6、導向?qū)χ?/td> | 7、縱剪主機 8、卷邊絲機 9、滾道臺 10、導向?qū)χ?br/>11、矯平主機 12、測長定尺 | 13、剪板機 14、碼垛臺 15、預分料 16、分隔壓料 17、收卷主機 18、輔助支撐 19、下料臺車 |
